Автоматизированная линия по термообработке металла под ключ

Спроектируем, подберем, рассчитаем, установим, настроим и обучим работе с автоматизированной линией для вашего предприятия.
Заполнить опросный лист

Состав линии

Наши линии состоят из промышленных печей разных видов, систем автоматизаций, погрузчиков и системы охлаждения.

Ниже можете ознакомиться подробнее с каждым элементом линии.

Печи

Колпаковые и шахтные печи

ООО “СтройГарант” производит высококачественные колпаковые и шахтные печи. Ключевыми факторами проектирования являются максимальная надежность и высокая эффективность / низкое энергопотребление. Конструкция колпаковых печей позволяет равномерно размещать нагревательные элементы на обеих боковых стенках и обеспечивает оптимальную герметизацию камеры, достигая необходимой однородности температуры. Колпаковая печь в сочетании с различными фундаментами повышает эффективность установки, сокращая время простоя. Сочетание подъема и перемещения печи, увеличивает пространство для погрузочно-разгрузочных работ и позволяет использовать существующие краны для манипуляции садки. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Оптимальное уплотнение и первоклассные огнеупорные материалы сводят тепловые потери к минимуму. Печь, оснащенная принудительным охлаждением, может быть предложена в качестве опции.

Печи с вращающимся подом

ООО “СтройГарант” производит высококачественные печи с вращающимся подом, которые могут быть интегрированы в существующую линию и автоматически обслуживаться роботизированными «руками», позволяющими контролировать движение детали. Печи с вращающимся подом чрезвычайно универсальны, а их высокая производительность и повторяемость результатов делают их особенно эффективными для обработки большого количества похожих или идентичных деталей.Оптимальное уплотнение вращающейся камеры достигается с помощью герметичной системы канала жидкости. Вращающаяся печь может быть спроектирована с ее установкой прямо на полу, без необходимости фундамента.Загрузка печи может быть запрограммирована на несколько слоев, чтобы заполнить камеру мелкими деталями. В печах с двойными дверцами предусмотрена вертикальная стенка, и при двойном открывании она снижает тепловые потери при загрузке / разгрузке.

Непрерывные печи

ООО “СтройГарант” производит несколько типов высококачественных печей непрерывного действия для различных процессов термообработки. Типичная печь непрерывного действия имеет форму туннеля с механизированной системой тяги, которая перемещает садку с регулируемой скоростью через различные секции. Различные системы продвижения садки, предлагаются в виде моторизованных роликов и цепных конвейеров. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Специфические тепловые профили получают путем модулирования нагрева в разных зонах. Секции принудительного охлаждения, закалки распылением или закалочная ванна могут быть добавлены после. Отличная однородность температуры печи достигается благодаря принудительной рециркуляции воздуха, при использовании метода CFD. При необходимости воздух рециркулирует в камере, расположенной между изолированными внешними панелями и внутренней панелью из нержавеющей стали. Вентилятор, установленный в полу печи, извлекает воздух из садки и создает турбулентный поток в рециркуляционной камере, где воздух нагревается нагревательными элементами. Горячий воздух поступает обратно в камеру через обрабатываемые детали и нагревает садку. Рециркуляционные вентиляторы и нагревательные элементы установлены на затворах для облегчения технического обслуживания.

Печи с выдвижным подом

ООО “СтройГарант” производит высококачественные печи с выдвижным подом. Ключевыми факторами проектирования являются максимальная надежность и высокая эффективность / низкое энергопотребление. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Печь, оснащенная принудительным охлаждением, может быть предложена в качестве опции.

Камерные печи

ООО “СтройГарант”  производит несколько типов высококачественных камерных печей для различного применения, таких как: нагревательные печи, печи для автоматических линий термообработки, низкотемпературные печи высокой однородности и печи с контролируемой атмосферой. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Оптимальное уплотнение дверей и первоклассные огнеупорные материалы сводят тепловые потери к минимуму. В камере печи, принудительное охлаждение может быть предложено в качестве опции.

Колпаковые и шахтные печи

Колпаковые и шахтные печи

ООО “СтройГарант” производит высококачественные колпаковые и шахтные печи. Ключевыми факторами проектирования являются максимальная надежность и высокая эффективность / низкое энергопотребление. Конструкция колпаковых печей позволяет равномерно размещать нагревательные элементы на обеих боковых стенках и обеспечивает оптимальную герметизацию камеры, достигая необходимой однородности температуры. Колпаковая печь в сочетании с различными фундаментами повышает эффективность установки, сокращая время простоя. Сочетание подъема и перемещения печи, увеличивает пространство для погрузочно-разгрузочных работ и позволяет использовать существующие краны для манипуляции садки. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Оптимальное уплотнение и первоклассные огнеупорные материалы сводят тепловые потери к минимуму. Печь, оснащенная принудительным охлаждением, может быть предложена в качестве опции.

Печи с вращающимся подом

ООО “СтройГарант” производит высококачественные печи с вращающимся подом, которые могут быть интегрированы в существующую линию и автоматически обслуживаться роботизированными «руками», позволяющими контролировать движение детали. Печи с вращающимся подом чрезвычайно универсальны, а их высокая производительность и повторяемость результатов делают их особенно эффективными для обработки большого количества похожих или идентичных деталей. Оптимальное уплотнение вращающейся камеры достигается с помощью герметичной системы канала жидкости. Вращающаяся печь может быть спроектирована с ее установкой прямо на полу, без необходимости фундамента. Загрузка печи может быть запрограммирована на несколько слоев, чтобы заполнить камеру мелкими деталями. В печах с двойными дверцами предусмотрена вертикальная стенка, и при двойном открывании она снижает тепловые потери при загрузке / разгрузке.

Непрерывные печи

ООО “СтройГарант” производит несколько типов высококачественных печей непрерывного действия для различных процессов термообработки. Типичная печь непрерывного действия имеет форму туннеля с механизированной системой тяги, которая перемещает садку с регулируемой скоростью через различные секции. Различные системы продвижения садки, предлагаются в виде моторизованных роликов и цепных конвейеров. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Специфические тепловые профили получают путем модулирования нагрева в разных зонах. Секции принудительного охлаждения, закалки распылением или закалочная ванна могут быть добавлены после. Отличная однородность температуры печи достигается благодаря принудительной рециркуляции воздуха, при использовании метода CFD. При необходимости воздух рециркулирует в камере, расположенной между изолированными внешними панелями и внутренней панелью из нержавеющей стали. Вентилятор, установленный в полу печи, извлекает воздух из садки и создает турбулентный поток в рециркуляционной камере, где воздух нагревается нагревательными элементами. Горячий воздух поступает обратно в камеру через обрабатываемые детали и нагревает садку. Рециркуляционные вентиляторы и нагревательные элементы установлены на затворах для облегчения технического обслуживания.

Печи с выдвижным подом

ООО “СтройГарант” производит высококачественные печи с выдвижным подом. Ключевыми факторами проектирования являются максимальная надежность и высокая эффективность / низкое энергопотребление. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Печь, оснащенная принудительным охлаждением, может быть предложена в качестве опции.

Камерные печи

ООО “СтройГарант”  производит несколько типов высококачественных камерных печей для различного применения, таких как: нагревательные печи, печи для автоматических линий термообработки, низкотемпературные печи высокой однородности и печи с контролируемой атмосферой. Существуют различные типы нагревательных элементов и устройств рекуперации тепла. Оптимальное уплотнение дверей и первоклассные огнеупорные материалы сводят тепловые потери к минимуму. В камере печи, принудительное охлаждение может быть предложено в качестве опции.

Технические спецификации

Габариты
  • Размер и производительность с учетом
    потребностей клиента

  • Диаметр от 4 до 30м

  • Проект с одной или несколькими дверями

    Энергосбережение
  • Централизованная система рекуперации
    тепла

  • Рекуперативные горелки

  • Регенеративные горелки

  • Высококачественные огнеупорные материалы

  • Непрерывный мониторинг через систему
    контроля.

    Тип нагрева
  • Газовые горелки прямого пламени

  • Радиантные трубы (инертная атмосфера)

  • Электрические нагревательные элементы

    Стандарт однородности температуры
  • API 6A

  • AMS2750E (Аэронавтика)

  • NORSOK (Газовая и нефтяная отрасль)

  • CQI-9 (Aвтомобилестроение)

    Система управления

    Специально подобранная система контроля готова к полной интеграции с уже существующей системой управления клиента.

    Системы автоматизации

    ООО “СтройГарант” подбирает и разрабатывает  соответствующее аппаратное и программное обеспечение, для управления сложными автоматизированными установками термообработки, используя самое современное оборудование промышленной автоматизации, доступное на сегодняшний день.
    Основной целью системы контроля, является мониторинг производственных процессов в режиме реального времени,путем интеграции данных с системами управления производством клиента. В каждом случае, настройки осуществляются в соответствии со спецификациями и потребностями клиента.
    Система контроля предназначена для:— Уровень 3 управления логическим процессом, с помощью ПЛК;— Уровень 2 Управление процессом с помощью HMI / MMI, настроенного на простой и понятный удаленный доступ к информации о производстве и ее визуализацию (WAN);— Высокоуровневого управления через интерфейс, с уже существующими системами управления клиентами, или системы сбора данных для их хранения в реляционной базе данных, оснащенной интерфейсом ODBC и OLEDB (например, ACCESS, MS SQL SERVER).

    Автоматические погрузчики

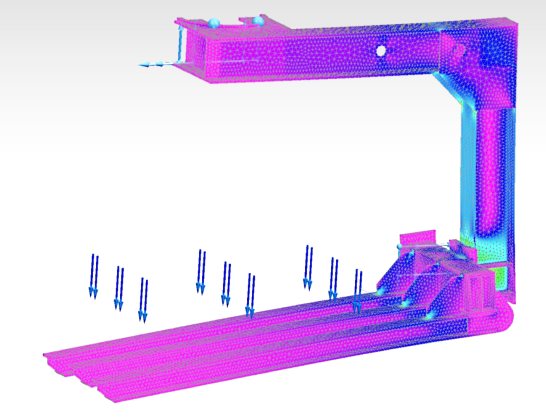

     4-осевые автоматические погрузчики, которые предназначены для:– Перемещения садки до 50 т вдоль производственной линии– Загрузки садки в закалочный бак– Извлечения и размещения садки на станциях хранения. Высококачественно изготовленные фитинги и механические интерфейсы обеспечивают высокую точность перемещения и позиционирования Управление осью осуществляется с помощью датчиков на электродвигателях с инверторным управлением, датчиков положения и лазерной системы позиционирования. Наземные или навесные структуры подъездного пути разработаны для удовлетворения индивидуальных потребностей клиентов. Автоматические погрузчики движутся со скоростью до 80 метров / мин, что позволяет загрузить садку в закалочный резервуар в течение 40 секунд.

    Система охлаждения

    ООО “СтройГарант” может предложить различные системы для выполнения высококачественного контролируемого охлаждения для термообработки. По желанию заказчика, устанавливаются камеры принудительного охлаждения и / или закалочные емкости. Станция принудительного воздушного охлаждения с вытяжным колпаком может быть интегрирована в линию и запитываться автоматическим загрузчиком.

    Примеры работ

    Печь с роликовым подом.
    Печь для искусственного старения алюминиевых изделий.
    Печная установка для отжига и старения изделий из алюминия.

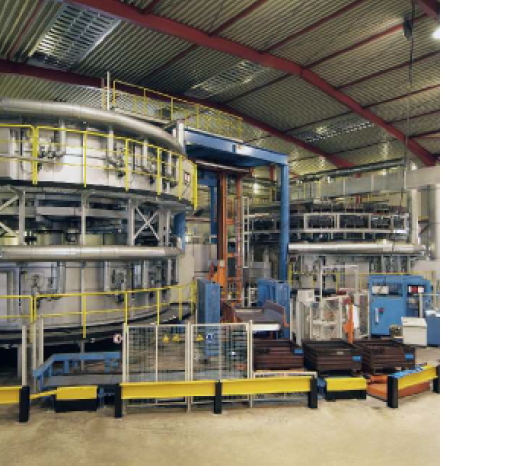

    Двухуровневая печная установка с вращающимся подом для термической обработки поковок с масляной закалочной ван-ной и изотермической камерой.
    Печь непрерывного действия для отжига труб из высокопрочного чугуна.
    Четырехуровневая печная установка с вращающимися подами для термической обработки поковок с 2-мя изотермическими камерами. Производительность - 4,0 т/ч.
    Колпаковая печь для термообработки арматурных стержней.
    BY-карусельная печь для высококачественной термообработки.

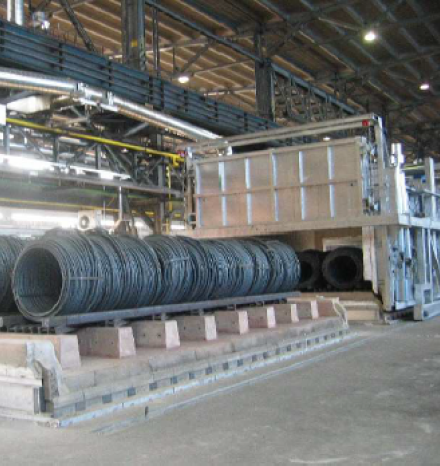

    Колпаковая печь для термообработки арматуры в бухтах.
    Проходная роликовая печь для отпуска поковок.
    Двухуровневая печная установка с вращающимся подом для термической обработки поковок с изотермической камерой. Производительность - 2,0 т/ч.
    Печь с выкатным подом для вертикальной термо-обработки труб из высокопрочного чугуна.
    Печь непрерывного действия для горизонтальной термо-обработки труб из высокопрочного чугуна. Длина: 56 м
    Термообрабатывающая печная установка, состоящая из пяти камерных печей, масляной закалочной ванны, воздушного ду-ша и шаржир-машины, грузоподъемностью 12 тонн.
    Печь непрерывного действия для горизонтальной термо-обработки труб из высокопрочного чугуна. Длина: 36 м
    Печная установка для отжига алюминиевых изделий.
    Печь с вращающимся подом для выжигания вакса из керамических форм для литья.
    Кузнечная карусельная печь. Производительность: 24 т/ч.
    Проходная конвейерная печь.
    Печь с выкатным подом для вертикальной термообработки труб из высокопрочного чугуна больших размеров.
    Воздушный шкаф для быстрого охлаждения алюминия.
